散热风扇转速及影响因素

2017-05-05

散热风扇转速是指风扇扇叶每分钟旋转的次数,单位是RPM。转速测量仪是指测量物体转速的测量工具,一般用到的是数显测量仪,如图所示:

散热风扇转速及影响因素

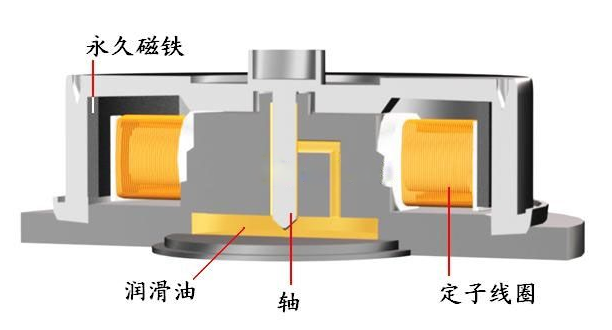

散热风扇工作原理。散热风扇工作时,主要是将电能转换为机械能。其中原理主要是:给散热风扇供电时,风扇线圈有电流通过,根据安培右手定则我们知道,线圈周围会产生磁场,而散热风扇扇叶内部附着一事先充有磁性的橡胶磁铁。导体产生的磁场跟固定磁场产生吸斥力,当吸斥力大于风扇的静摩擦力时(风扇轴承的摩擦力,扇叶转动的风阻力),风扇扇叶自然转动。直流风扇电源电压固定,必须使用霍尔感应组件作为同步侦测装置,控制一组电路,使该电路使缠绕轴心的两组线圈轮流工作,才能产生不同磁场。

散热风扇转速及影响因素



通过风扇工作原理我们知道风扇转速的主要决定条件是风扇本身构造及零部件,轴承摩擦力以及扇叶的倾角所受的风阻等,当然还有外部因素,下边我们来分析一下:散热风扇是通过风冷实现散热的,影响风冷散热的因素主要是散热系统所处的环境构造,当系统环境相对密封时,选择散热风扇时需考虑风扇的风压情况,风扇风压不够,风扇转速会明显受到影响,进而风量下降明显,达不到散热效果,所以外部风压是影响风扇转速的一个因素(增压型散热风扇可以克服);还有一个比较明显的因素是外部环境,如风沙、油腻、高低温等环境,普通散热风扇没有做防护处理的话,恶劣环境对其转速影响也是很明显的。
